Spiral-Exzenter-Spannschrauben

Artikelnummer: 04433

Material
Hardened steel

Yta
Case-hardened (56 ±1 HRC) and blue galvanized

Notera

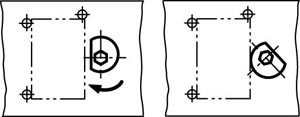

Strong and tight spiral edge clamping screws that afford downward-pressure clamping on the most diverse types of workpieces.

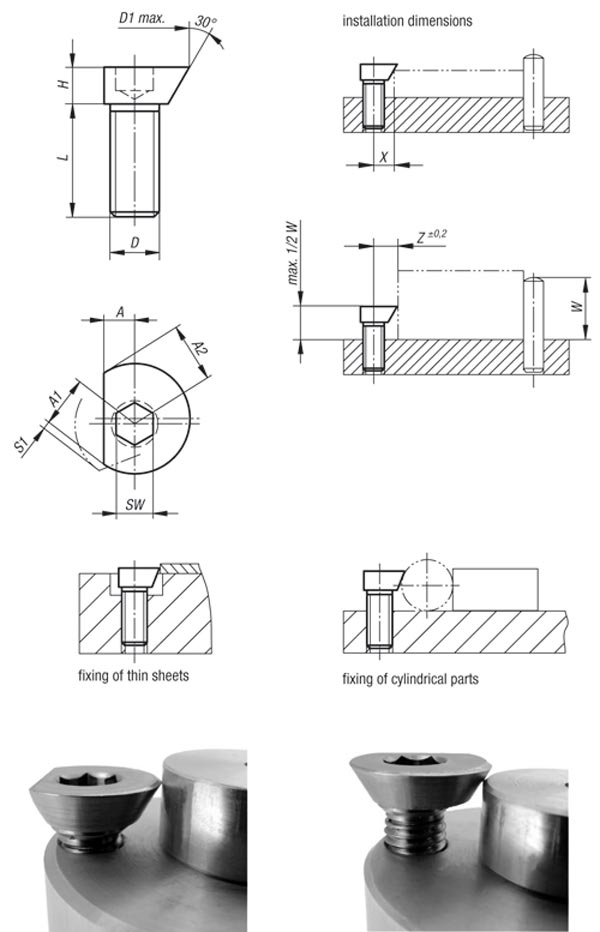

Order No.	A	A1	A2	D	D1 max.	H	L	SW	S1 (Clamping travel)	X	Z	Clamping force kN	Tightening torque max. Nm	Approx. weight kg
04433-04012	2,6	4,8	5,5	M4	11	4	12	3	0,7	4	5	0,1	2	0,002
04433-06016	5	6,7	7,8	M6	15,6	5,5	16	5	1,1	5,9	7	0,4	6	0,006
04433-08020	5,8	8,3	9,6	M8	19,1	6,5	20	6	1,3	7,1	8,6	3	25	0,012
04433-10024	6,3	9,8	11,8	M10	23,7	8	24	8	2	8,5	10,3	4,5	40	0,021
04433-12018	8,5	11,7	13,6	M12	27,3	9	18	10	1,9	10,1	12,2	6	55	0,030
04433-12030	8,5	11,7	13,6	M12	27,3	9	30	10	1,9	10,1	12,2	5	45	0,043
04433-16024	10,7	15,6	17,7	M16	35,4	12	24	14	2,1	13,2	16,2	10	90	0,078
04433-16040	10,7	15,6	17,7	M16	35,4	12	40	14	2,1	13,2	16,2	7,5	70	0,085
