Spannhaken mit Bund_1

Artikelnummer: 04373

Produktinfo

Material
Hook clamps and hook joints in tempered, heat-treated steel

Yta
Black oxide finish

Notera
Hook Clamps with collar can be screwed directly into an M.T.P. hole or similar, even without counterbore. For suitable height adjustment elements, see Joint Bars 04378.

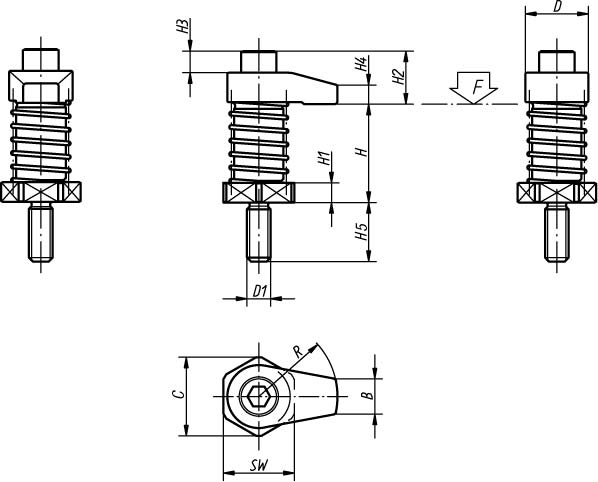

Order No.	D	H clamping range	H2	H3	H4	H5	B	C	R	SW	F max. kN	Approx. weight kg	Tightening torque max. Nm	D1	H1
04373-08020	22	35 - 45	14	2	7	19	10	25	20	22	7,9	0,130	20	M8	6
04373-08025	22	35 - 45	14	2	7	19	10	25	25	22	7,3	0,135	20	M8	6
04373-08030	22	35 - 45	14	2	7	19	10	25	30	22	6,7	0,145	20	M8	6
04373-08120	22	45 - 55	14	2	7	19	10	25	20	22	7,9	0,160	20	M8	16
04373-08125	22	45 - 55	14	2	7	19	10	25	25	22	7,3	0,165	20	M8	16
04373-08130	22	45 - 55	14	2	7	19	10	25	30	22	7,3	0,175	20	M8	16
04373-12040	32	50 - 65	27	11	10	30	18	40	40	36	13,5	0,430	45	M12	10
04373-12050	32	50 - 65	29	11	12	30	18	40	50	36	12,6	0,495	45	M12	10
04373-12060	32	50 - 65	29	11	12	30	18	40	60	36	11,7	0,535	45	M12	10
04373-12140	32	65 - 80	27	11	10	30	18	40	40	36	13,5	0,560	45	M12	25
04373-12150	32	65 - 80	29	11	12	30	18	40	50	36	12,6	0,620	45	M12	25
04373-12160	32	65 - 80	29	11	12	30	18	40	60	36	11,7	0,660	45	M12	25
04373-16040	36	50 - 65	36	15	15	30	22	40	40	36	13,4	0,635	60	M16	10
04373-16050	36	50 - 65	36	15	15	30	22	40	50	36	12,4	0,695	60	M16	10
04373-16060	36	50 - 65	36	15	15	30	22	40	60	36	12	0,735	60	M16	10
04373-16140	36	65 - 80	36	15	15	30	22	40	40	36	13,4	0,765	60	M16	25
04373-16150	36	65 - 80	36	15	15	30	22	40	50	36	12	0,825	60	M16	25
04373-16160	36	65 - 80	36	15	15	30	22	40	60	36	25,2	0,865	60	M16	25
