Klemmhebel mit Innengewinde, Stahlteile aus Nirosta_1

Artikelnummer: 06451

Produktinfo

Material
Handle in die cast zinc to DIN 1743, steel parts in stainless steel, 1.4305

Yta
Handle plastic-coated; steel parts natural finish

Notera
Standard colours are: black satin finish, orange RAL 2004.

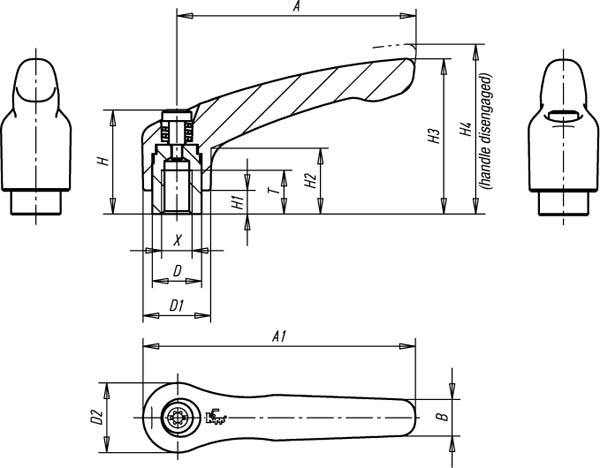

Order No.	Size	Internal thread X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	No. of teeth	Approx. weight kg	Colour
06451-0031	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	0,036	black satin finish
06451-0041	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	0,036	black satin finish
06451-0051	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	0,036	black satin finish
06451-1041	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	0,040	black satin finish
06451-1051	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	0,040	black satin finish
06451-1061	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	0,040	black satin finish
06451-2061	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	0,090	black satin finish
06451-2081	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	0,090	black satin finish
06451-3081	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	0,130	black satin finish
06451-3101	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	0,130	black satin finish
06451-4101	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	0,210	black satin finish
06451-4121	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	0,210	black satin finish
06451-5121	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	0,330	black satin finish
06451-5161	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	0,330	black satin finish
06451-0032	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	0,036	orange
06451-0042	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	0,036	orange
06451-0052	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	0,036	orange
06451-1042	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	0,040	orange
06451-1052	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	0,040	orange
06451-1062	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	0,040	orange
06451-2062	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	0,090	orange
06451-2082	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	0,090	orange
06451-3082	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	0,130	orange
06451-3102	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	0,130	orange
06451-4102	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	0,210	orange
06451-4122	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	0,210	orange
06451-5122	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	0,330	orange
06451-5162	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	0,330	orange
