Exzenterhebel einstellbar
Artikelnummer: 04233
Produktinfo
Notera

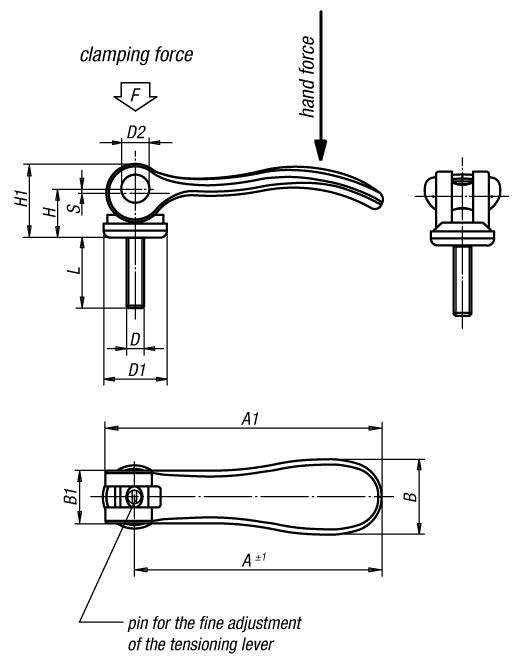

Adjustable Cam Levers are used, if the position of the tensioning lever relative to the axis of tension only permits one specific position (faulty circuit). The exact position of the tensioning lever is adjusted with the aid of a screwdriver via the fine thread located on the stud.
| Order No. | Size | External thread D | D1 | D2 | B | B1 | H | H1 | A | A1 | Clamping force F (kN) | Hand force N | Stroke S | L = screw length | Surface finish |
|---|
| 04233-101105X20 | 1 | M5 | 18 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 4 | 120 | 1,2 | 20 | steel |
| 04233-101105X30 | 1 | M5 | 18 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 4 | 120 | 1,2 | 30 | steel |
| 04233-101105X40 | 1 | M5 | 18 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 4 | 120 | 1,2 | 40 | steel |
| 04233-101105X50 | 1 | M5 | 18 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 4 | 120 | 1,2 | 50 | steel |
| 04233-101106X20 | 1 | M6 | 18 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 4 | 120 | 1,2 | 20 | steel |
| 04233-101106X30 | 1 | M6 | 18 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 4 | 120 | 1,2 | 30 | steel |
| 04233-101106X40 | 1 | M6 | 18 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 4 | 120 | 1,2 | 40 | steel |
| 04233-101106X50 | 1 | M6 | 18 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 4 | 120 | 1,2 | 50 | steel |
| 04233-201108X25 | 2 | M8 | 27 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 8 | 350 | 1,5 | 25 | steel |
| 04233-201108X30 | 2 | M8 | 27 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 8 | 350 | 1,5 | 30 | steel |
| 04233-201108X40 | 2 | M8 | 27 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 8 | 350 | 1,5 | 40 | steel |
| 04233-201108X50 | 2 | M8 | 27 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 8 | 350 | 1,5 | 50 | steel |
| 04233-201110X25 | 2 | M10 | 27 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 8 | 350 | 1,5 | 25 | steel |
| 04233-201110X30 | 2 | M10 | 27 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 8 | 350 | 1,5 | 30 | steel |
| 04233-201110X40 | 2 | M10 | 27 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 8 | 350 | 1,5 | 40 | steel |
| 04233-201110X50 | 2 | M10 | 27 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 8 | 350 | 1,5 | 50 | steel |
| 04233-111105X20 | 1 | M5 | 18 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 4 | 120 | 1,2 | 20 | stainless steel |
| 04233-111105X30 | 1 | M5 | 18 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 4 | 120 | 1,2 | 30 | stainless steel |
| 04233-111105X40 | 1 | M5 | 18 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 4 | 120 | 1,2 | 40 | stainless steel |
| 04233-111105X50 | 1 | M5 | 18 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 4 | 120 | 1,2 | 50 | stainless steel |
| 04233-111106X20 | 1 | M6 | 18 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 4 | 120 | 1,2 | 20 | stainless steel |
| 04233-111106X30 | 1 | M6 | 18 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 4 | 120 | 1,2 | 30 | stainless steel |
| 04233-111106X40 | 1 | M6 | 18 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 4 | 120 | 1,2 | 40 | stainless steel |
| 04233-111106X50 | 1 | M6 | 18 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 4 | 120 | 1,2 | 50 | stainless steel |
| 04233-211108X25 | 2 | M8 | 27 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 8 | 350 | 1,5 | 25 | stainless steel |
| 04233-211108X30 | 2 | M8 | 27 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 8 | 350 | 1,5 | 30 | stainless steel |
| 04233-211108X40 | 2 | M8 | 27 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 8 | 350 | 1,5 | 40 | stainless steel |
| 04233-211108X50 | 2 | M8 | 27 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 8 | 350 | 1,5 | 50 | stainless steel |
| 04233-211110X25 | 2 | M10 | 27 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 8 | 350 | 1,5 | 25 | stainless steel |
| 04233-211110X30 | 2 | M10 | 27 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 8 | 350 | 1,5 | 30 | stainless steel |
| 04233-211110X40 | 2 | M10 | 27 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 8 | 350 | 1,5 | 40 | stainless steel |
| 04233-211110X50 | 2 | M10 | 27 | 11 | 33,2 | 24 | 18 | 28,5 | 96 | 108 | 8 | 350 | 1,5 | 50 | stainless steel |
