Exzenterhebel Nirosta

Artikelnummer: 04232_1

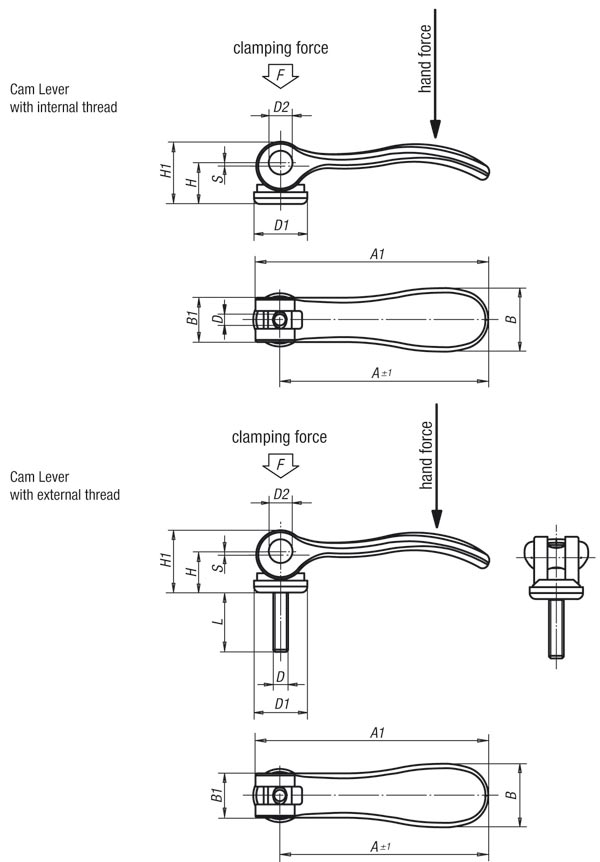

Order No.	D1	D2	B	B1	H	H1	A	A1	Size	Hand force N	Stroke S	Internal thread D	Clamping force F (kN)	Price_Nox
04232-112005	18	9	21,5	15	14,5	22	70,4	79,2	1	120	1,2	M5	4	14,53
04232-112006	18	9	21,5	15	14,5	22	70,4	79,2	1	120	1,2	M6	4	14,53
04232-212008	27	11	33,2	24	18	28,5	96	108	2	350	1,5	M8	8	20,15

Order No.	Size	External thread D	Clamping force F (kN)	Hand force N	Stroke S	L = screw length
04232-112005X20	1	M5	4	120	1,2	20
04232-112005X30	1	M5	4	120	1,2	30
04232-112005X40	1	M5	4	120	1,2	40
04232-112005X50	1	M5	4	120	1,2	50
04232-112006X20	1	M6	4	120	1,2	20
04232-112006X30	1	M6	4	120	1,2	30
04232-112006X40	1	M6	4	120	1,2	40
04232-112006X50	1	M6	4	120	1,2	50
04232-212008X25	2	M8	8	350	1,5	25
04232-212008X30	2	M8	8	350	1,5	30
04232-212008X40	2	M8	8	350	1,5	40
04232-212008X50	2	M8	8	350	1,5	50
04232-212010X25	2	M10	8	350	1,5	25
04232-212010X30	2	M10	8	350	1,5	30
04232-212010X40	2	M10	8	350	1,5	40
04232-212010X50	2	M10	8	350	1,5	50
