Gelenkklemmstücke ohne Verzahnung_5

Artikelnummer: 29036_1

Notera

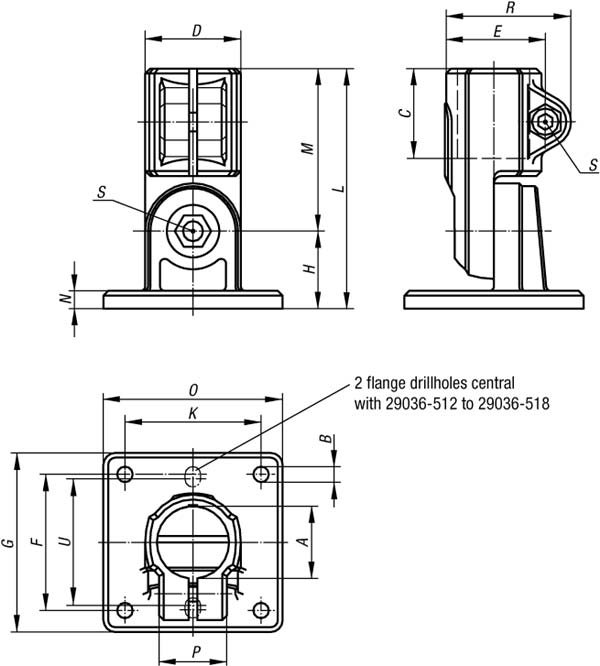

Joint Clamps can be continuously displaced by 180°. * Oblong hole

Order No.	A	B	C	D	E	F	K	L	O	P	R	S	Approx. weight kg	G	H	M	N	U
29036-512	12,1	5,3* (2x)	25	26	29,4	40	-	64	35	21	37,5	M6x16	0,101	50	20	44	5	38
29036-514	14,1	5,3* (2x)	25	26	29,4	40	-	64	35	21	37,5	M6x16	0,098	50	20	44	5	38
29036-516	16,1	5,3* (2x)	25	26	29,4	40	-	64	35	21	37,5	M6x16	0,095	50	20	44	5	38
29036-518	18,1	5,3* (2x)	25	26	29,4	40	-	64	35	21	37,5	M6x16	0,091	50	20	44	5	38
29036-520	20	6,5 (4x)	45	40	40	57	57	106	75	33	51	M8x35	0,383	75	33	73	7	-
29036-525	25,1	6,5 (4x)	45	40	40	57	57	106	75	33	51	M8x35	0,374	75	33	73	7	-
29036-530	30,1	6,5 (4x)	45	40	40	57	57	106	75	33	51	M8x35	0,325	75	33	73	7	-
29036-540	40,2	8,5 (4x)	60	56	56	76	76	144	100	48	68	M10x50	0,838	100	44	100	10	-
