Scharniere aus Kunststoff
Artikelnummer: 27852
Produktinfo
Material
Glass-fibre reinforced thermoplastic;
axle in stainless steel
Yta
Hinge black, axle natural finish
Notera
Hinges with different wing lengths can be used on the left and right.
All hinges can be supplied on request with guide tabs for the slots of aluminium profiles (slots 6, 8 and 10). They facilitate mounting, secure the hinge against twisting and make it stronger.

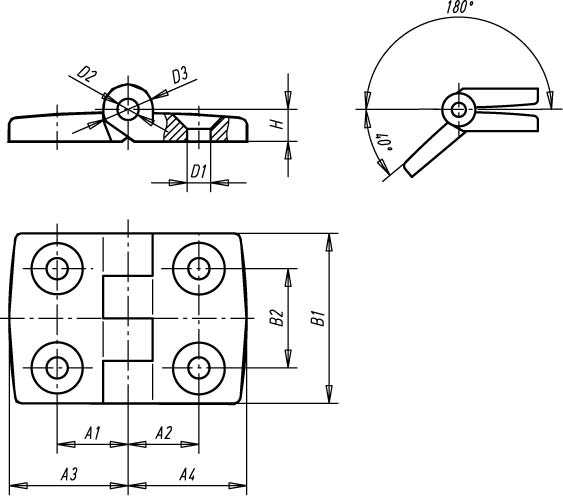

| Order No. | A1 | A2 | A3 | A4 | B1 | B2 | D2 | D3 | Load bearing capacity N | Approx. weight kg | D1 | H |
|---|
| 27852-201212 | 11,5 | 11,5 | 19,5 | 19,5 | 30 | 14 | 3 | 8 | 400 | 0,008 | 4,2 | 5,5 |
| 27852-251515 | 15 | 15 | 26 | 26 | 48 | 28 | 6 | 14 | 1200 | 0,032 | 6,6 | 9 |
| 27852-251518 | 15 | 17,5 | 26 | 29,5 | 48 | 28 | 6 | 14 | 1200 | 0,034 | 6,6 | 9 |
| 27852-251520 | 15 | 20 | 26 | 35,5 | 48 | 28 | 6 | 14 | 1200 | 0,036 | 6,6 | 9 |
| 27852-251523 | 15 | 22,5 | 26 | 38,5 | 48 | 28 | 6 | 14 | 1200 | 0,038 | 6,6 | 9 |
| 27852-251525 | 15 | 25 | 26 | 43,5 | 48 | 28 | 6 | 14 | 1200 | 0,039 | 6,6 | 9 |
| 27852-251528 | 15 | 27,5 | 26 | 48,5 | 48 | 28 | 6 | 14 | 1200 | 0,041 | 6,6 | 9 |
| 27852-251533 | 15 | 32,5 | 26 | 57,5 | 48 | 28 | 6 | 14 | 1200 | 0,041 | 6,6 | 9 |
| 27852-301818 | 17,5 | 17,5 | 29,5 | 29,5 | 48 | 28 | 6 | 14 | 1200 | 0,036 | 6,6 | 9 |
| 27852-301820 | 17,5 | 20 | 29,5 | 35,5 | 48 | 28 | 6 | 14 | 1200 | 0,037 | 6,6 | 9 |
| 27852-301823 | 17,5 | 22,5 | 29,5 | 38,5 | 48 | 28 | 6 | 14 | 1200 | 0,039 | 6,6 | 9 |
| 27852-301825 | 17,5 | 25 | 29,5 | 43,5 | 48 | 28 | 6 | 14 | 1200 | 0,041 | 6,6 | 9 |
| 27852-301828 | 17,5 | 27,5 | 29,5 | 48,5 | 48 | 28 | 6 | 14 | 1200 | 0,043 | 6,6 | 9 |
| 27852-301833 | 17,5 | 32,5 | 29,5 | 57,5 | 48 | 28 | 6 | 14 | 1200 | 0,046 | 6,6 | 9 |
| 27852-352020 | 20 | 20 | 35,5 | 35,5 | 48 | 28 | 6 | 14 | 1200 | 0,040 | 6,6 | 9 |
| 27852-352023 | 20 | 22,5 | 35,5 | 38,5 | 48 | 28 | 6 | 14 | 1200 | 0,041 | 6,6 | 9 |
| 27852-352025 | 20 | 25 | 35,5 | 43,5 | 48 | 28 | 6 | 14 | 1200 | 0,042 | 6,6 | 9 |
| 27852-352028 | 20 | 27,5 | 35,5 | 48,5 | 48 | 28 | 6 | 14 | 1200 | 0,044 | 6,6 | 9 |
| 27852-352033 | 20 | 32,5 | 35,5 | 57,5 | 48 | 28 | 6 | 14 | 1200 | 0,047 | 6,6 | 9 |
| 27852-402323 | 22,5 | 22,5 | 38,5 | 38,5 | 48 | 28 | 6 | 14 | 1200 | 0,043 | 6,6 | 9 |
| 27852-402325 | 22,5 | 25 | 38,5 | 43,5 | 48 | 28 | 6 | 14 | 1200 | 0,044 | 6,6 | 9 |
| 27852-402328 | 22,5 | 27,5 | 38,5 | 48,5 | 48 | 28 | 6 | 14 | 1200 | 0,046 | 6,6 | 9 |
| 27852-402333 | 22,5 | 32,5 | 38,5 | 57,5 | 48 | 28 | 6 | 14 | 1200 | 0,049 | 6,6 | 9 |
| 27852-452525 | 25 | 25 | 43,5 | 43,5 | 48 | 28 | 6 | 14 | 1200 | 0,046 | 6,6 | 9 |
| 27852-452528 | 25 | 27,5 | 43,5 | 48,5 | 48 | 28 | 6 | 14 | 1200 | 0,048 | 6,6 | 9 |
| 27852-452533 | 25 | 32,5 | 43,5 | 57,5 | 48 | 28 | 6 | 14 | 1200 | 0,051 | 6,6 | 9 |
| 27852-502828 | 27,5 | 27,5 | 48,5 | 48,5 | 48 | 28 | 6 | 14 | 1200 | 0,049 | 6,6 | 9 |
| 27852-502833 | 27,5 | 32,5 | 48,5 | 57,5 | 48 | 28 | 6 | 14 | 1200 | 0,052 | 6,6 | 9 |
| 27852-603333 | 32,5 | 32,5 | 57,5 | 57,5 | 48 | 28 | 6 | 14 | 1200 | 0,055 | 6,6 | 9 |
Konstruktion
