Augenschrauben DIN 444 Form B

Artikelnummer: 07180

Material
Steel, quality class 8.8 or stainless steel

Yta
Steel black oxide finish; stainless steel natural finish

Notera
Suitable Hinge Pin, see 04250.

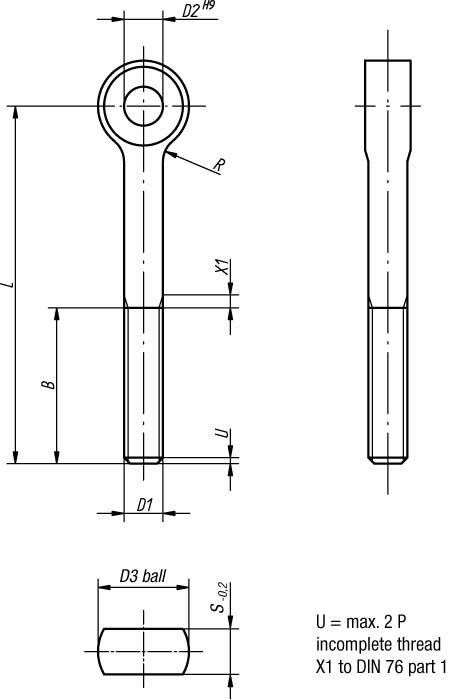

Order No.	Material	L	D2	ToleranceD2	D3	B	S	ToleranceS	R	Approx. weight kg	D1
07180-0550	steel	50	5	H9	12	16	6	-0,2	2,5	0,011	M5
07180-0575	steel	75	5	H9	12	16	6	-0,2	2,5	0,015	M5
07180-0650	steel	50	6	H9	14	18	7	-0,2	4	0,016	M6
07180-0675	steel	75	6	H9	14	18	7	-0,2	4	0,021	M6
07180-0850	steel	50	8	H9	18	22	9	-0,2	4	0,030	M8
07180-0875	steel	75	8	H9	18	22	9	-0,2	4	0,040	M8
07180-1075	steel	75	10	H9	20	26	12	-0,2	4	0,055	M10
07180-10100	steel	100	10	H9	20	26	12	-0,2	4	0,070	M10
07180-1275	steel	75	12	H9	25	30	14	-0,2	6	0,085	M12
07180-12100	steel	100	12	H9	25	30	14	-0,2	6	0,100	M12
07180-12120	steel	120	12	H9	25	30	14	-0,2	6	0,124	M12
07180-12130	steel	130	12	H9	25	36	14	-0,2	6	0,135	M12
07180-16130	steel	130	16	H9	32	44	17	-0,2	6	0,244	M16
07180-10550	stainless steel	50	5	H9	12	16	6	-0,2	2,5	0,011	M5
07180-10650	stainless steel	50	6	H9	14	18	7	-0,2	4	0,016	M6
07180-10675	stainless steel	75	6	H9	14	18	7	-0,2	4	0,021	M6
07180-10850	stainless steel	50	8	H9	18	22	9	-0,2	4	0,030	M8
07180-10875	stainless steel	75	8	H9	18	22	9	-0,2	4	0,040	M8
07180-11075	stainless steel	75	10	H9	20	26	12	-0,2	4	0,055	M10
07180-110100	stainless steel	100	10	H9	20	26	12	-0,2	4	0,070	M10
07180-11275	stainless steel	75	12	H9	25	30	14	-0,2	6	0,085	M12
07180-112100	stainless steel	100	12	H9	25	30	14	-0,2	6	0,100	M12
07180-112120	stainless steel	120	12	H9	25	30	14	-0,2	6	0,124	M12
07180-112130	stainless steel	130	12	H9	25	36	14	-0,2	6	0,135	M12
07180-116130	stainless steel	130	16	H9	32	44	17	-0,2	6	0,244	M16
