Gewindestifte mit Kugeldruckzapfen
Artikelnummer: 07121
Produktinfo
Notera

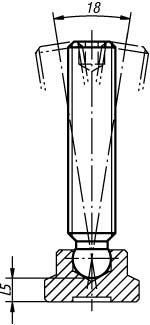

The Grub Screws are used in conjunction with a Thrust Pad 07142.

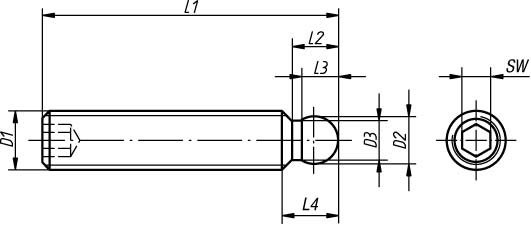

| Order No. | L1 | D2 | D3 | L3 | L5 | SW | D1 | L2 | L4 |
|---|
| 07121-06X30 | 30 | 4,5 | 3,5 | 3,7 | 3,8 | 3 | M6 | 4,3 | 5,5 |
| 07121-06X35 | 35 | 4,5 | 3,5 | 3,7 | 3,8 | 3 | M6 | 4,3 | 5,5 |
| 07121-06X40 | 40 | 4,5 | 3,5 | 3,7 | 3,8 | 3 | M6 | 4,3 | 5,5 |
| 07121-06X50 | 50 | 4,5 | 3,5 | 3,7 | 3,8 | 3 | M6 | 4,3 | 5,5 |
| 07121-08X35 | 35 | 6 | 4,8 | 4,8 | 4,4 | 4 | M8 | 5,8 | 7,4 |
| 07121-08X40 | 40 | 6 | 4,8 | 4,8 | 4,4 | 4 | M8 | 5,8 | 7,4 |
| 07121-08X45 | 45 | 6 | 4,8 | 4,8 | 4,4 | 4 | M8 | 5,8 | 7,4 |
| 07121-08X50 | 50 | 6 | 4,8 | 4,8 | 4,4 | 4 | M8 | 5,8 | 7,4 |
| 07121-08X60 | 60 | 6 | 4,8 | 4,8 | 4,4 | 4 | M8 | 5,8 | 7,4 |
| 07121-10X50 | 50 | 8 | 6,5 | 6,3 | 5 | 5 | M10 | 7,3 | 9 |
| 07121-10X55 | 55 | 8 | 6,5 | 6,3 | 5 | 5 | M10 | 7,3 | 9 |
| 07121-10X60 | 60 | 8 | 6,5 | 6,3 | 5 | 5 | M10 | 7,3 | 9 |
| 07121-10X65 | 65 | 8 | 6,5 | 6,3 | 5 | 5 | M10 | 7,3 | 9 |
| 07121-10X80 | 80 | 8 | 6,5 | 6,3 | 5 | 5 | M10 | 7,3 | 9 |
| 07121-12X60 | 60 | 8 | 6,6 | 6,3 | 6,9 | 6 | M12 | 7,1 | 9,8 |
| 07121-12X65 | 65 | 8 | 6,6 | 6,3 | 6,9 | 6 | M12 | 7,1 | 9,8 |
| 07121-12X70 | 70 | 8 | 6,6 | 6,3 | 6,9 | 6 | M12 | 7,1 | 9,8 |
| 07121-12X80 | 80 | 8 | 6,6 | 6,3 | 6,9 | 6 | M12 | 7,1 | 9,8 |
Konstruktion
