Gewindestifte mit Druckzapfen DIN 6332

Artikelnummer: 07120

Produktinfo

Material
Steel

Yta
Grub screw case-hardened, black

Notera
The thrust journal of the grub screws per DIN 6332 is designed for direct clamping as well as for use in conjunction with a thrust pad 80-106.

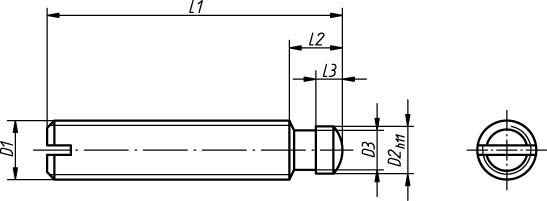

Order No.	L1	D2	ToleranceD2	D3	L3	L5	D1	L2
07120-06X30	30	4,5	h11	4	2,5	2,2	M6	6
07120-06X35	35	4,5	h11	4	2,5	2,2	M6	6
07120-06X40	40	4,5	h11	4	2,5	2,2	M6	6
07120-06X50	50	4,5	h11	4	2,5	2,2	M6	6
07120-08X35	35	6	h11	5,4	3	3	M8	7,5
07120-08X40	40	6	h11	5,4	3	3	M8	7,5
07120-08X45	45	6	h11	5,4	3	3	M8	7,5
07120-08X50	50	6	h11	5,4	3	3	M8	7,5
07120-08X60	60	6	h11	5,4	3	3	M8	7,5
07120-10X50	50	8	h11	7,2	4,5	3,6	M10	9
07120-10X55	55	8	h11	7,2	4,5	3,6	M10	9
07120-10X60	60	8	h11	7,2	4,5	3,6	M10	9
07120-10X65	65	8	h11	7,2	4,5	3,6	M10	9
07120-10X80	80	8	h11	7,2	4,5	3,6	M10	9
07120-12X60	60	8	h11	7,2	4,5	4,5	M12	10
07120-12X65	65	8	h11	7,2	4,5	4,5	M12	10
07120-12X70	70	8	h11	7,2	4,5	4,5	M12	10
07120-12X80	80	8	h11	7,2	4,5	4,5	M12	10
07120-12X100	100	8	h11	7,2	4,5	4,5	M12	10
07120-14X60	60	10	h11	9	5	5	M14	12
07120-14X80	80	10	h11	9	5	5	M14	12
07120-14X100	100	10	h11	9	5	5	M14	12
07120-16X65	65	12	h11	11	5	5,3	M16	12
07120-16X70	70	12	h11	11	5	5,3	M16	12
07120-16X80	80	12	h11	11	5	5,3	M16	12
07120-16X100	100	12	h11	11	5	5,3	M16	12
07120-16X125	125	12	h11	11	5	5,3	M16	12
07120-20X80	80	15,5	h11	14,4	5,5	5,6	M20	14
07120-20X90	90	15,5	h11	14,4	5,5	5,6	M20	14
07120-20X100	100	15,5	h11	14,4	5,5	5,6	M20	14
07120-20X125	125	15,5	h11	14,4	5,5	5,6	M20	14
07120-20X150	150	15,5	h11	14,4	5,5	5,6	M20	14
