Muttern für T-Nuten DIN 508 erweitert
Artikelnummer: 07060
Produktinfo
Material
Tempered steel quality class 10, EN AW-7075 or stainless steel 1.4305
Yta
Steel black, aluminium and stainless steel natural finish
Notera
Nuts for T-slots in aluminium have threaded steel inserts.

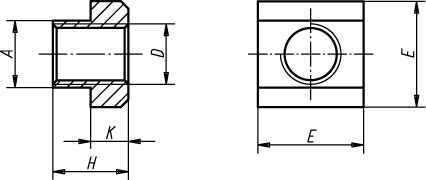

| Order No. | Material | D steel | D aluminium | A | E | K | Nominal size of slot | Approx. weight g | D | H |
|---|
| 07060-05 | steel | M5 | - | 5,6 | 10 | 4 | 6 | 3 | M5 | 8 |
| 07060-06 | steel | M6 | - | 7,6 | 13 | 6 | 8 | 8 | M6 | 10 |
| 07060-061 | steel | M6 | - | 9,6 | 15 | 6 | 10 | 14 | M6 | 12 |
| 07060-08 | steel | M8 | - | 9,6 | 15 | 6 | 10 | 14 | M8 | 12 |
| 07060-081 | steel | M8 | - | 11,5 | 18 | 7 | 12 | 22 | M8 | 14 |
| 07060-10 | steel | M10 | - | 11,5 | 18 | 7 | 12 | 22 | M10 | 14 |
| 07060-082 | steel | M8 | - | 13,5 | 22 | 8 | 14 | 41 | M8 | 16 |
| 07060-101 | steel | M10 | - | 13,5 | 22 | 8 | 14 | 37 | M10 | 16 |
| 07060-12 | steel | M12 | - | 13,5 | 22 | 8 | 14 | 34 | M12 | 16 |
| 07060-121 | steel | M12 | - | 15,6 | 25 | 9 | 16 | 50 | M12 | 18 |
| 07060-14 | steel | M14 | - | 15,6 | 25 | 9 | 16 | 50 | M14 | 18 |
| 07060-122 | steel | M12 | - | 17,5 | 28 | 10 | 18 | 82 | M12 | 20 |
| 07060-141 | steel | M14 | - | 17,5 | 28 | 10 | 18 | 70 | M14 | 20 |
| 07060-16 | steel | M16 | - | 17,5 | 28 | 10 | 18 | 68 | M16 | 20 |
| 07060-123 | steel | M12 | - | 19,6 | 32 | 12 | 20 | 113 | M12 | 24 |
| 07060-161 | steel | M16 | - | 19,6 | 32 | 12 | 20 | 110 | M16 | 24 |
| 07060-18 | steel | M18 | - | 19,6 | 32 | 12 | 20 | 107 | M18 | 24 |
| 07060-124 | steel | M12 | - | 21,6 | 35 | 14 | 22 | 171 | M12 | 28 |
| 07060-181 | steel | M18 | - | 21,6 | 35 | 14 | 22 | 163 | M18 | 28 |
| 07060-20 | steel | M20 | - | 21,6 | 35 | 14 | 22 | 155 | M20 | 28 |
| 07060-163 | steel | M16 | - | 23,6 | 40 | 16 | 24 | 260 | M16 | 32 |
| 07060-201 | steel | M20 | - | 23,6 | 40 | 16 | 24 | 235 | M20 | 32 |
| 07060-22 | steel | M22 | - | 23,6 | 40 | 16 | 24 | 220 | M22 | 32 |
| 07060-164 | steel | M16 | - | 27,6 | 44 | 18 | 28 | 383 | M16 | 36 |
| 07060-202 | steel | M20 | - | 27,6 | 44 | 18 | 28 | 355 | M20 | 36 |
| 07060-24 | steel | M24 | - | 27,6 | 44 | 18 | 28 | 330 | M24 | 36 |
| 07060-27 | steel | M27 | - | 31,5 | 50 | 20 | 32 | 460 | M27 | 40 |
| 07060-241 | steel | M24 | - | 35,5 | 54 | 22 | 36 | 700 | M24 | 44 |
| 07060-30 | steel | M30 | - | 35,5 | 54 | 22 | 36 | 600 | M30 | 44 |
| 07060-36 | steel | M36 | - | 41,5 | 65 | 26 | 42 | 1000 | M36 | 52 |
| 07060-204 | aluminium | - | M4 | 5,6 | 10 | 4 | 6 | 1 | M4 | 8 |
| 07060-206 | aluminium | - | M6 | 7,6 | 13 | 6 | 8 | 3 | M6 | 10 |
| 07060-2061 | aluminium | - | M6 | 9,6 | 15 | 6 | 10 | 5 | M6 | 12 |
| 07060-208 | aluminium | - | M8 | 11,5 | 18 | 7 | 12 | 8 | M8 | 14 |
| 07060-210 | aluminium | - | M10 | 13,5 | 22 | 8 | 14 | 12 | M10 | 16 |
| 07060-214 | aluminium | - | M14 | 17,5 | 28 | 10 | 18 | 23 | M14 | 20 |
| 07060-216 | aluminium | - | M16 | 21,6 | 35 | 14 | 22 | 53 | M16 | 28 |
| 07060-220 | aluminium | - | M20 | 27,6 | 44 | 18 | 28 | 114 | M20 | 36 |
| 07060-227 | aluminium | - | M27 | 35,5 | 54 | 22 | 36 | 207 | M27 | 44 |
| 07060-230 | aluminium | - | M30 | 41,5 | 65 | 26 | 42 | 345 | M30 | 52 |
| 07060-806 | stainless steel | M6 | - | 7,6 | 13 | 6 | 8 | 8 | M6 | 10 |
| 07060-808 | stainless steel | M8 | - | 9,6 | 15 | 6 | 10 | 14 | M8 | 12 |
| 07060-810 | stainless steel | M10 | - | 11,5 | 18 | 7 | 12 | 22 | M10 | 14 |
| 07060-812 | stainless steel | M12 | - | 13,5 | 22 | 8 | 14 | 34 | M12 | 16 |
| 07060-814 | stainless steel | M14 | - | 15,6 | 25 | 9 | 16 | 50 | M14 | 18 |
| 07060-816 | stainless steel | M16 | - | 17,5 | 28 | 10 | 18 | 68 | M16 | 20 |
Konstruktion
