Niederzugspanner_2

Artikelnummer: 04518

Produktinfo

Material
Steel

Yta
Case-hardened with black oxide finish

Notera

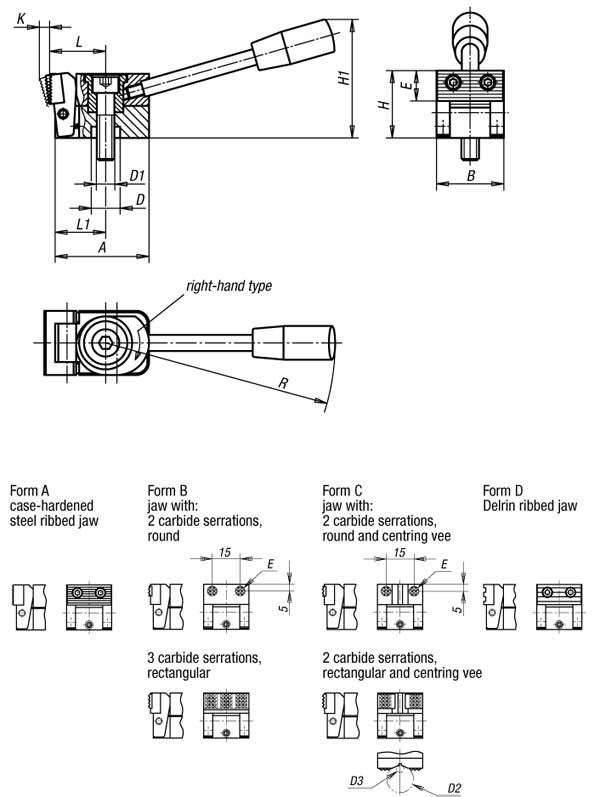

Cam Type Edge Clamps are used for rapid clamping, to fasten the workpiece by means of a cam lever effect. The Cam Type Edge Clamp is positioned and fixed with the centring bush (see drawing). The types 04518-006010, 04518-006015, 04518-006030 and 04518-006035 has 2 round carbide serrations.

Order No.	Surface finish	A	B	D	E	K	L	L1	R	Clamping force kN	Approx. weight kg	D2 max.	D3 min.	Form	D1	H	H1
04518-006005	right-hand type	38,5	25	12	11	4	22	20	110	3,8	0,175	-	-	A	M6	25	45
04518-010005	right-hand type	58,5	40	18	18	6	35	31,5	143	7,2	0,650	-	-	A	M10	40	74
04518-006025	left-hand type	38,5	25	12	11	4	22	20	110	3,8	0,175	-	-	A	M6	25	45
04518-010025	left-hand type	58,5	40	18	18	6	35	31,5	143	7,2	0,650	-	-	A	M10	40	74
04518-006010	right-hand type	38,5	25	12	ø 8	3,5	22	20	110	3,8	0,175	-	-	B	M6	24	45
04518-010010	right-hand type	58,5	40	18	12,7	5,5	37	31,5	143	7,2	0,650	-	-	B	M10	39	74
04518-006030	left-hand type	38,5	25	12	ø 8	3,5	22	20	110	3,8	0,175	-	-	B	M6	24	45
04518-010030	left-hand type	58,5	40	18	12,7	5,5	37	31,5	143	7,2	0,650	-	-	B	M10	39	74
04518-006015	right-hand type	38,5	25	12	ø 8	3,5	22	20	110	3,8	0,175	9,5	2,5	C	M6	24	45
04518-010015	right-hand type	58,5	40	18	12,7	5,5	37	31,5	143	7,2	0,650	27	4,5	C	M10	39	74
04518-006035	left-hand type	38,5	25	12	ø 8	3,5	22	20	110	3,8	0,175	9,5	2,5	C	M6	24	45
04518-010035	left-hand type	58,5	40	18	12,7	5,5	37	31,5	143	7,2	0,650	27	4,5	C	M10	39	74
04518-006020	right-hand type	38,5	25	12	11	4,5	22	20	110	3,8	0,175	-	-	D	M6	25	45
04518-010020	right-hand type	58,5	40	18	18	7	34,5	31,5	143	7,2	0,650	-	-	D	M10	40	74
04518-006040	left-hand type	38,5	25	12	11	4,5	22	20	110	3,8	0,175	-	-	D	M6	25	45
04518-010040	left-hand type	58,5	40	18	18	7	34,5	31,5	143	7,2	0,650	-	-	D	M10	40	74
