Federnde Druckstücke mit Innensechskant und Kugel_1

Artikelnummer: 03031

Produktinfo

Material
Steel version: sleeve in steel quality class 5.8, ball in steel, spring in spring steel D Stainless steel version: sleeve 1.4305, ball 1.4034, spring 1.4310 LONG-LOK thread lock in nylon

Yta
Steel version black oxide finish, stainless steel version natural finish, ball in steel or stainless steel, hardened

Order No.	D	L	L1	ToleranceL1	S	Spring force initial pressure F1 approx. N	Spring force final pressure F2 approx. N	Tightening torque approx. Nm	Packaging unit	Approx. weight g	Loosening torque, after third unscrewing approx. Nm	Material	D1	H	Surface finish
03031-03	M3	9	4	±0,5	1,5	1,5	3	0,10	10	0,23	0,07	steel	1,5	0,5	standard spring force
03031-04	M4	10	5	±0,5	2	4	10	0,18	10	0,46	0,12	steel	2,5	0,8	standard spring force
03031-05	M5	14	6	±0,5	2,5	6	11	0,12	10	1,27	0,08	steel	3	0,9	standard spring force
03031-06	M6	15	7	±0,5	3	9	13	0,44	10	2	0,21	steel	3,5	1	standard spring force
03031-08	M8	18	8	±0,5	4	15	30	1,10	10	4	0,38	steel	5	1,5	standard spring force
03031-10	M10	23	9	±0,5	5	20	35	1,30	10	8	0,60	steel	6	2	standard spring force
03031-12	M12	26	10	±0,5	6	30	55	2,00	5	12	1,30	steel	8	2,5	standard spring force
03031-16	M16	33	14	±0,5	8	65	125	3,90	5	31	3,00	steel	10	3,5	standard spring force
03036-03	M3	9	4	±0,5	1,5	1,5	3	0,10	10	0,23	0,07	stainless steel	1,5	0,5	standard spring force
03036-04	M4	10	5	±0,5	2	4	10	0,18	10	0,46	0,12	stainless steel	2,5	0,8	standard spring force
03036-05	M5	14	6	±0,5	2,5	6	11	0,12	10	1,27	0,08	stainless steel	3	0,9	standard spring force
03036-06	M6	15	7	±0,5	3	9	13	0,44	10	2	0,21	stainless steel	3,5	1	standard spring force
03036-08	M8	18	8	±0,5	4	15	30	1,10	10	4	0,38	stainless steel	5	1,5	standard spring force
03036-10	M10	23	9	±0,5	5	20	35	1,30	5	8	0,60	stainless steel	6	2	standard spring force
03036-12	M12	26	10	±0,5	6	30	55	2,00	5	12	1,30	stainless steel	8	2,5	standard spring force
03036-16	M16	33	14	±0,5	8	65	125	3,90	5	31	3,00	stainless steel	10	3,5	standard spring force

Order No.	D	L	L1	ToleranceL1	S	Spring force initial pressure F1 approx. N	Spring force final pressure F2 approx. N	Tightening torque approx. Nm	Packaging unit	Approx. weight g	Loosening torque, after third unscrewing approx. Nm	Material	Surface finish	D1	H
03031-203	M3	9	4	±0,5	1,5	5	7	0,10	10	0,23	0,07	steel	strong spring force	1,5	0,5
03031-204	M4	10	5	±0,5	2	12	22	0,18	10	0,46	0,12	steel	strong spring force	2,5	0,8
03031-205	M5	14	6	±0,5	2,5	19	30	0,12	10	1,27	0,08	steel	strong spring force	3	0,9
03031-206	M6	15	7	±0,5	3	28	40	0,44	10	2	0,21	steel	strong spring force	3,5	1
03031-208	M8	18	8	±0,5	4	47	73	1,10	10	4	0,38	steel	strong spring force	5	1,5
03031-210	M10	23	9	±0,5	5	66	100	1,30	10	8	0,60	steel	strong spring force	6	2
03031-212	M12	26	10	±0,5	6	66	120	2,00	5	12	1,30	steel	strong spring force	8	2,5
03031-216	M16	33	14	±0,5	8	90	180	3,90	5	31	3,00	steel	strong spring force	10	3,5
03036-203	M3	9	4	±0,5	1,5	5	7	0,10	10	0,23	0,07	stainless steel	strong spring force	1,5	0,5
03036-204	M4	10	5	±0,5	2	12	22	0,18	10	0,46	0,12	stainless steel	strong spring force	2,5	0,8
03036-205	M5	14	6	±0,5	2,5	19	30	0,12	10	1,27	0,08	stainless steel	strong spring force	3	0,9
03036-206	M6	15	7	±0,5	3	28	40	0,44	10	2	0,21	stainless steel	strong spring force	3,5	1
03036-208	M8	18	8	±0,5	4	47	73	1,10	10	4	0,38	stainless steel	strong spring force	5	1,5
03036-210	M10	23	9	±0,5	5	66	100	1,30	5	8	0,60	stainless steel	strong spring force	6	2
03036-212	M12	26	10	±0,5	6	66	120	2,00	5	12	1,30	stainless steel	strong spring force	8	2,5
03036-216	M16	33	14	±0,5	8	90	180	3,90	5	31	3,00	stainless steel	strong spring force	10	3,5

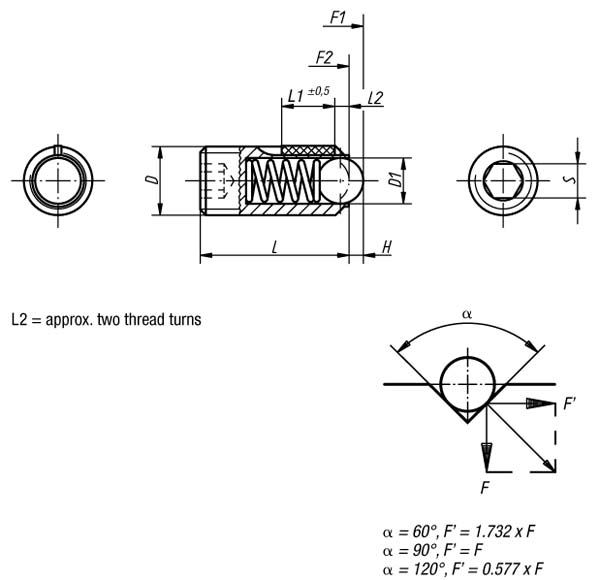

Konstruktion
