Federnde Druckstücke mit Schlitz und Kugel_2

Artikelnummer: 03001

Produktinfo

Material
Steel version: sleeve in steel quality class 5.8, ball in steel, spring in spring steel D Stainless steel version: sleeve 1.4305, ball 1.4034, spring 1.4310 LONG-LOK thread lock in nylon

Yta
Steel version black oxide finish, stainless steel version natural finish, ball in steel or stainless steel, hardened

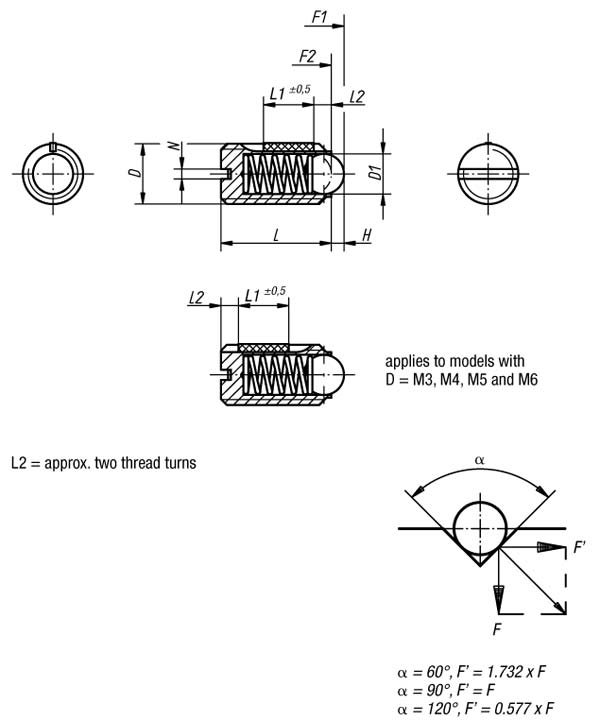

Order No.	D	L	L1	ToleranceL1	Spring force initial pressure F1 approx. N	Spring force final pressure F2 approx. N	Tightening torque approx. Nm	Packaging unit	Approx. weight g	Material	Loosening torque, after third unscrewing approx. Nm	D1	H	N	Surface finish
03001-03	M3	7	4	±0,5	1,5	3	0,10	10	0,2	steel	0,07	1,5	0,5	0,4	standard spring force
03001-04	M4	9	5	±0,5	4	10	0,18	10	0,6	steel	0,12	2,5	0,8	0,6	standard spring force
03001-05	M5	12	6	±0,5	6	11	0,12	10	0,9	steel	0,08	3	0,9	0,8	standard spring force
03001-06	M6	14	7	±0,5	9	13	0,43	10	1,5	steel	0,21	3,5	1	1	standard spring force
03001-08	M8	16	8	±0,5	15	30	1,09	10	3,5	steel	0,37	5	1,5	1,2	standard spring force
03001-10	M10	19	9	±0,5	20	35	1,36	10	7	steel	0,62	6	2	1,6	standard spring force
03001-12	M12	22	10	±0,5	30	55	2,03	5	10	steel	1,36	8	2,5	2	standard spring force
03001-16	M16	24	14	±0,5	65	125	3,95	5	24	steel	2,95	10	3,5	2,5	standard spring force
03011-03	M3	7	4	±0,5	1,5	3	0,10	10	0,2	stainless steel	0,07	1,5	0,5	0,4	standard spring force
03011-04	M4	9	5	±0,5	4	10	0,18	10	0,6	stainless steel	0,12	2,5	0,8	0,6	standard spring force
03011-05	M5	12	6	±0,5	6	11	0,12	10	0,9	stainless steel	0,08	3	0,9	0,8	standard spring force
03011-06	M6	14	7	±0,5	9	13	0,43	10	1,5	stainless steel	0,21	3,5	1	1	standard spring force
03011-08	M8	16	8	±0,5	15	30	1,09	10	3,5	stainless steel	0,37	5	1,5	1,2	standard spring force
03011-10	M10	19	9	±0,5	20	35	1,36	10	7	stainless steel	0,62	6	2	1,6	standard spring force
03011-12	M12	22	10	±0,5	30	55	2,03	5	10	stainless steel	1,36	8	2,5	2	standard spring force
03011-16	M16	24	14	±0,5	65	125	3,95	5	24	stainless steel	2,95	10	3,5	2,5	standard spring force

Order No.	D	L	L1	ToleranceL1	Spring force initial pressure F1 approx. N	Spring force final pressure F2 approx. N	Tightening torque approx. Nm	Packaging unit	Approx. weight g	Material	Surface finish	Loosening torque, after third unscrewing approx. Nm	D1	H	N
03001-203	M3	7	4	±0,5	5	7	0,10	10	0,2	steel	strong spring force	0,07	1,5	0,5	0,4
03001-204	M4	9	5	±0,5	12	22	0,18	10	0,6	steel	strong spring force	0,12	2,5	0,8	0,6
03001-205	M5	12	6	±0,5	19	30	0,12	10	0,9	steel	strong spring force	0,08	3	0,9	0,8
03001-206	M6	14	7	±0,5	28	40	0,43	10	1,5	steel	strong spring force	0,21	3,5	1	1
03001-208	M8	16	8	±0,5	47	73	1,09	10	3,5	steel	strong spring force	0,37	5	1,5	1,2
03001-210	M10	19	9	±0,5	66	100	1,36	10	7	steel	strong spring force	0,62	6	2	1,6
03001-212	M12	22	10	±0,5	66	120	2,03	5	10	steel	strong spring force	1,36	8	2,5	2
03001-216	M16	24	14	±0,5	90	180	3,95	5	24	steel	strong spring force	2,95	10	3,5	2,5
03011-203	M3	7	4	±0,5	5	7	0,10	10	0,2	stainless steel	strong spring force	0,07	1,5	0,5	0,4
03011-204	M4	9	5	±0,5	12	22	0,18	10	0,6	stainless steel	strong spring force	0,12	2,5	0,8	0,6
03011-205	M5	12	6	±0,5	19	30	0,12	10	0,9	stainless steel	strong spring force	0,08	3	0,9	0,8
03011-206	M6	14	7	±0,5	28	40	0,43	10	1,5	stainless steel	strong spring force	0,21	3,5	1	1
03011-208	M8	16	8	±0,5	47	73	1,09	10	3,5	stainless steel	strong spring force	0,37	5	1,5	1,2
03011-210	M10	19	9	±0,5	66	100	1,36	10	7	stainless steel	strong spring force	0,62	6	2	1,6
03011-212	M12	22	10	±0,5	66	120	2,03	5	10	stainless steel	strong spring force	1,36	8	2,5	2
03011-216	M16	24	14	±0,5	90	180	3,95	5	24	stainless steel	strong spring force	2,95	10	3,5	2,5

Konstruktion
