Vorrichtungsfüße mit Gewindezapfen

Artikelnummer: 02050

Material
Tempered steel 1.1181

Yta
Black oxide finish

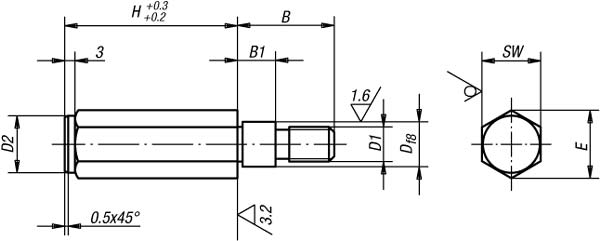

Order No.	ToleranceH	B	B1	D	ToleranceD	D2	E	SW	Approx. weight kg see H	D1	H
02050-10X50	+0,3/ +0,2	28	11	11	f8	16,5	19,5	17	0,112 / 0,160 / 0,209	M10	50
02050-10X75	+0,3/ +0,2	28	11	11	f8	16,5	19,5	17	0,112 / 0,160 / 0,209	M10	75
02050-10X100	+0,3/ +0,2	28	11	11	f8	16,5	19,5	17	0,112 / 0,160 / 0,209	M10	100
02050-12X50	+0,3/ +0,2	35	18	13	f8	18,5	21,5	19	0,150 / 0,222 / 0,275 / 0,335	M12	50
02050-12X75	+0,3/ +0,2	35	18	13	f8	18,5	21,5	19	0,150 / 0,222 / 0,275 / 0,335	M12	75
02050-12X100	+0,3/ +0,2	35	18	13	f8	18,5	21,5	19	0,150 / 0,222 / 0,275 / 0,335	M12	100
02050-12X125	+0,3/ +0,2	35	18	13	f8	18,5	21,5	19	0,150 / 0,222 / 0,275 / 0,335	M12	125
