Spanngriffe hoch
Artikelnummer: 06859
Produktinfo
Notera
SYMPA TOUCH High Clamping Grips are available in 2 sizes with internal and external threads.
| Order No. | Surface finish | D | T | Approx. weight g | D2 | H | H1 | D3 | Form |
|---|
| 06859-4206 | Internal thread | M6 | 12,5 | 45 | 34 | 4,8 | 55,6 | 42,7 | K |
| 06859-4208 | Internal thread | M8 | 12,5 | 45 | 34 | 4,8 | 55,6 | 42,7 | K |
| 06859-4210 | Internal thread | M10 | 12,5 | 45 | 34 | 4,8 | 55,6 | 42,7 | K |
| 06859-4212 | Internal thread | M12 | 12,5 | 45 | 34 | 4,8 | 55,6 | 42,7 | K |
| 06859-4706 | Internal thread | M6 | 12,5 | 56,5 | 38,1 | 5,6 | 62,2 | 47,8 | K |
| 06859-4708 | Internal thread | M8 | 12,5 | 56,5 | 38,1 | 5,6 | 62,2 | 47,8 | K |
| 06859-4710 | Internal thread | M10 | 12,5 | 56,5 | 38,1 | 5,6 | 62,2 | 47,8 | K |
| 06859-4712 | Internal thread | M12 | 12,5 | 56,5 | 38,1 | 5,6 | 62,2 | 47,8 | K |
| Order No. | Surface finish | L = screw length | D2 | D3 | D1 | H | H1 | Form |
|---|
| 06859-4206X15 | External thread | 15 | 34 | 42,7 | M6 | 4,8 | 55,6 | L |
| 06859-4206X20 | External thread | 20 | 34 | 42,7 | M6 | 4,8 | 55,6 | L |
| 06859-4206X25 | External thread | 25 | 34 | 42,7 | M6 | 4,8 | 55,6 | L |
| 06859-4206X35 | External thread | 35 | 34 | 42,7 | M6 | 4,8 | 55,6 | L |
| 06859-4208X16 | External thread | 16 | 34 | 42,7 | M8 | 4,8 | 55,6 | L |
| 06859-4208X25 | External thread | 25 | 34 | 42,7 | M8 | 4,8 | 55,6 | L |
| 06859-4208X35 | External thread | 35 | 34 | 42,7 | M8 | 4,8 | 55,6 | L |
| 06859-4210X20 | External thread | 20 | 34 | 42,7 | M10 | 4,8 | 55,6 | L |
| 06859-4210X30 | External thread | 30 | 34 | 42,7 | M10 | 4,8 | 55,6 | L |
| 06859-4210X40 | External thread | 40 | 34 | 42,7 | M10 | 4,8 | 55,6 | L |
| 06859-4210X50 | External thread | 50 | 34 | 42,7 | M10 | 4,8 | 55,6 | L |
| 06859-4706X20 | External thread | 20 | 38,1 | 47,8 | M6 | 5,6 | 62,2 | L |
| 06859-4706X35 | External thread | 35 | 38,1 | 47,8 | M6 | 5,6 | 62,2 | L |
| 06859-4708X35 | External thread | 35 | 38,1 | 47,8 | M8 | 5,6 | 62,2 | L |
| 06859-4710X40 | External thread | 40 | 38,1 | 47,8 | M10 | 5,6 | 62,2 | L |
| 06859-4710X50 | External thread | 50 | 38,1 | 47,8 | M10 | 5,6 | 62,2 | L |

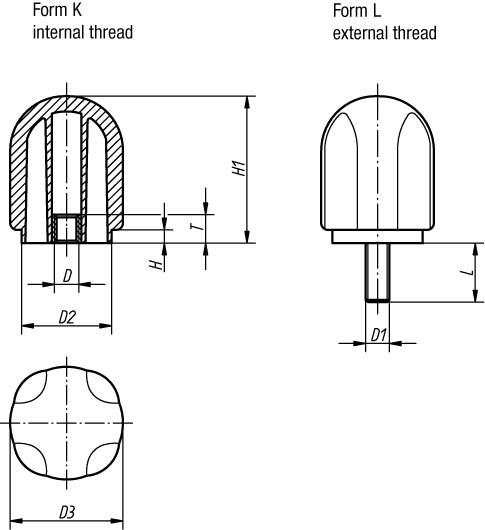

Konstruktion
